在化工、建材、食品加工等領域，滑石粉的精準輸送是生產流程的關鍵環節。傳統人工投料效率低、粉塵污染大，而螺旋上料機與螺旋提升機的聯動應用，可顯著提升滑石粉輸送的自動化水平和環保性能。本文將詳細解析滑石粉螺旋上料機的設計要點、技術參數及實際應用場景，并提供免費設計方案參考。
一、滑石粉螺旋上料機的核心設計
滑石粉具有粒徑小、易揚塵的特性，對輸送設備的密封性和控制精度要求較高。螺旋上料機通過螺旋軸的旋轉推動物料水平或傾斜輸送至螺旋提升機進料口，再由后者完成垂直提升。兩者的協同設計需滿足以下關鍵要求：
1.密封防塵結構
l 設備材質選用SUS304不銹鋼（食品級）或碳鋼（工業級），料管與葉片間隙控制在0.5-1mm，有效減少粉塵泄漏[9]。
l 進料口配備自動閉合裝置，結合負壓氣流系統（如[6]所述），進一步抑制揚塵。
2.精準控制與混合功能
l 滑石粉與石墨粉等輔料的混合輸送需采用雙螺旋聯動系統，通過PLC控制實現比例調節與批次管理，誤差率可控制在±0.5%以內[3]。
l 振動器與攪拌器的集成設計（如[3]所述），可防止物料結塊，確?；旌暇鶆蛐?。
二、技術參數與性能指標
1. 螺旋上料機基礎參數
項目 | 參數范圍 | 說明 |
輸送量 | 500-3000 kg/h | 支持非標定制（如[15]） |
電機功率 | 1.1-3 kW | 含振動電機防堵料設計[19] |
螺旋管徑 | Φ114-273 mm | 管徑越大，輸送效率越高[9] |
上料高度 | 1.6-8 m | 垂直輸送需搭配螺旋提升機 |
材質 | 不銹鋼/碳鋼 | 耐腐蝕性與成本平衡[1] |
2. 螺旋提升機關鍵配置
l 輸送角度：垂直輸送為標準設計，傾斜角度可調至30°-60°[14]。
l 減速方式：皮帶減速（經濟型）、減速機減速（高精度型）可選[9]。
l 安全防護：配備過載保護與急停裝置，符合JB/T7679行業標準[7]。
三、免費設計方案實施要點
1. 工藝流程優化
l 滑石粉輸送路徑：采用“水平螺旋上料機→垂直螺旋提升機→貯放料斗”三級聯動，降低物料殘留（如[3]所述）。
l 除塵系統集成：在進料口與卸料口加裝集氣罩，配套布袋除塵器（除塵效率≥99%），符合環保要求[10]。
2. 成本控制策略
l 模塊化設計：標準件占比80%以上，縮短制造周期。
l 智能化升級：通過加裝物料流量傳感器與PLC控制器，實現輸送量自動調節，降低能耗20%-30%[14]。
四、行業應用與效益分析
1.建材領域：用于滑石粉與石膏、石灰石的混合輸送，單機處理量可達2噸/小時，替代3-4名人工[18]。
2.食品加工：符合HACCP標準的螺旋上料機，可輸送食品級滑石粉添加劑，避免交叉污染[8]。
3.環保效益：粉塵排放濃度≤10 mg/m3，遠低于國家限值[10]。

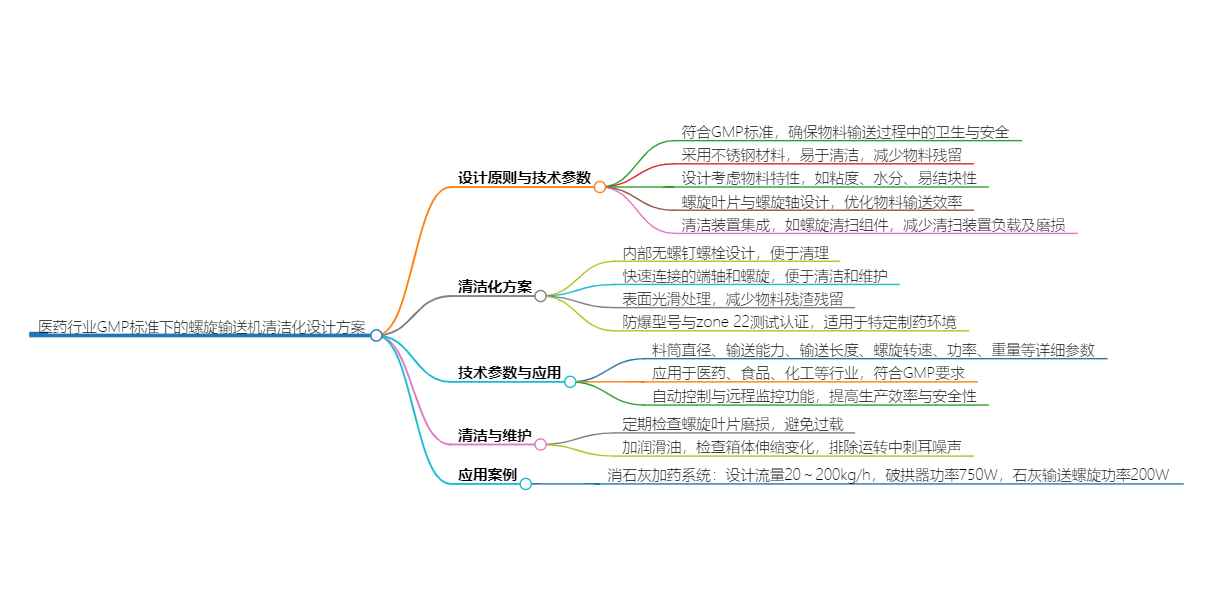

腦圖
